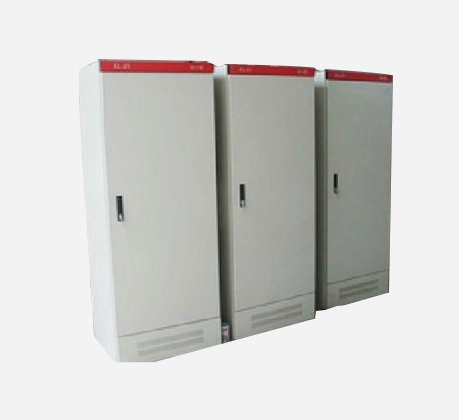

XL-21动力配电柜

XL-21动力配电柜
XL-21 型低压动力配电箱

XL-21 型低压动力配电箱适用于发电厂及工矿企业中,在交流电压500伏及以下三相四线或三相五线系统动力配电之间。XL-21型低压动力配电箱系户内装置靠墙安装,屏前检修。本配电箱均采用国内自行设计的型组件,具有结构紧凑,检修方便,线路方案可以灵活组合等特点。

XL-21动力配电柜
结构说明

XL-21型低压动力配电箱封闭式,外壳用钢板弯制而成,刀开关操作手柄于箱前右柱上部,可以作为切换电源之用。配电箱前面装有一只压力表,指示灯汇流母线的电压。配电箱前面有门,门打开后,配电箱内全部设备敞露、便于检修与维护。本配电箱均采用国内自行设计的型组件,具有结构紧凑,检修方便,线路方案可以灵活组合等特点。配电箱除装有空气断路器和熔断器作为短路保护外,还装有接触器和热继电器,箱前门可装操作按钮和指示灯。

型号含义

XL-21动力配电柜

注意事项

动力配电箱在安装或检修后在投入运行前必须进行下列检查与试验(检修后的检查与试验,视其检修质性而定)。

● 检查动力配电箱内部装设电器设备和二次接线是否符合图纸要求

● 检查用手操作的刀开关、空气开关是否灵活,应无卡扎现象

● 检查所装设的电器设备接触是否良好,是否符合该电器的本身使用要求

● 检查动力配电箱内部有无其他异物及各部分坚固螺钉是否有松动迹象
