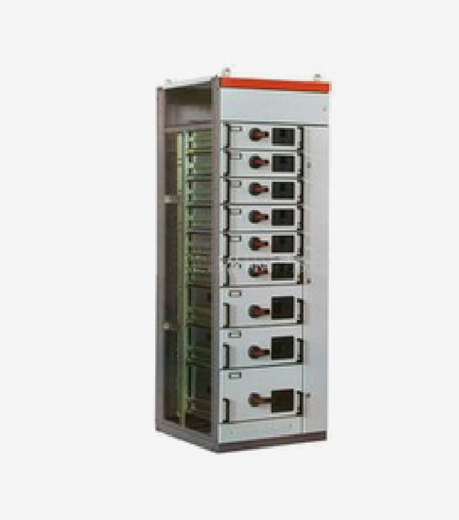

MNS低压抽出式成套开关设备

MNS低压抽出式成套开关设备
MNS低压抽出式成套开关设备

MNS是一种模块化、多功能的低压配电柜,适用于冶金、石油、化工、工矿企业及基础设施等领域中所有要高可靠性场合的低压系统,配电和电动机控制系统。

MNS采用的柜体结构具有高度的灵活性,根据客户的需求或不同使用场合,柜体内可安装多种型号及规格元器件。根据不同的用电设备,多种类型的馈电单元可以装在同一列柜或同一台柜中,可通过组合结构实现安全可靠,安装、检修、维护便捷并降低生产成本。符合国家IEC60439-1、GB7251.1及JB/T9611等相关标准。

MNS低压抽出式成套开关设备
结构说明

框架为C型材组合式结构,结构件都经过镀锌处理或敷铝锌板制作。通过8.8级自攻六角螺钉锁紧连接成基本框架,再按方案变化需要,加上相应的门、封板、隔板、安装支架以及母线、功能单元等零部件,组装成一台完整的装置。装置内零件部件尺寸、隔板尺寸,刻于模数化(模数单位E=25mm )。垂直通道及一二次接插件均改为GCK柜的形式,水平母线也可放置柜顶,顶盖可开启,采用后出现或测出线方式均可。在保持原有工作性能及外观同时,实现安全可靠、安装、检测、维护便捷并降低了生产成本。柜体防护等级IP3X- 4X。

抽屉类型

抽屉类型与标准型一致。单元回路额定电流 600A 及以下,其中1/2单元抽屉可承受电流为100A ,抽屉安装单元有效高度1800mm ,相同工能单元具有良好的互换性,抽屉进出线根据电流大小采用不同规格的后出式接插件。抽屉单元有足够数量的二次接插件。

高度 宽度 深度
2200mm 600mm
800mm
1000mm
600/800/1000mm
600/800/1000mm
600/800/1000mm
