自动吹扫器

自动吹扫器
自动吹扫器

自动吹扫器采用了高可靠、稳定的“气电双隔离”。采用高可靠的电磁阀将变送器与吹扫压缩空气隔离开来,保护变送器不受影响。在吹扫时间内,将变送器的4-20mA采取"holding" 的方式保证DCS或PLC 系统完全不受吹扫的影响。采用压缩空气直接从取压传感元件内部定时吹扫清理,保证及时、快速,强力,脉冲式彻底清除,堵塞不残留。吹扫时间和吹扫频度均可由用户自由设定(建议在基本设定值附近(正常状况一天 次就能够保证效果) , 不建议过渡吹扫,例如一一个小时一次 ,那样就要检查传感器的工作状况) , 适应不同工艺环节和工况的应用。自动吹扫器在自动工作的状态下,允许用户随时通过盘面按扭切换到手动模式进行人工启动吹扫。

自动吹扫器
工作原理

本自动吹扫器由智能控制PLC及触摸屏、电磁阀、 空气管路组成,安装位置位于流量计通往差压变送器的气路通道上。在绝大部分时间(也就是非吹扫状态) , 本装置保证流量计引压管对差压变送器的直通。当吹扫时刻到来,控制器首先关闭差压变送器引压阀通往引压管路的气路,然后打开吹扫电磁阀,将高压的压缩空气通往流量计,压缩空气把流量计引压管路内的沉积物瞬时吹扫干净,实现从而达到预防堵塞的目的。

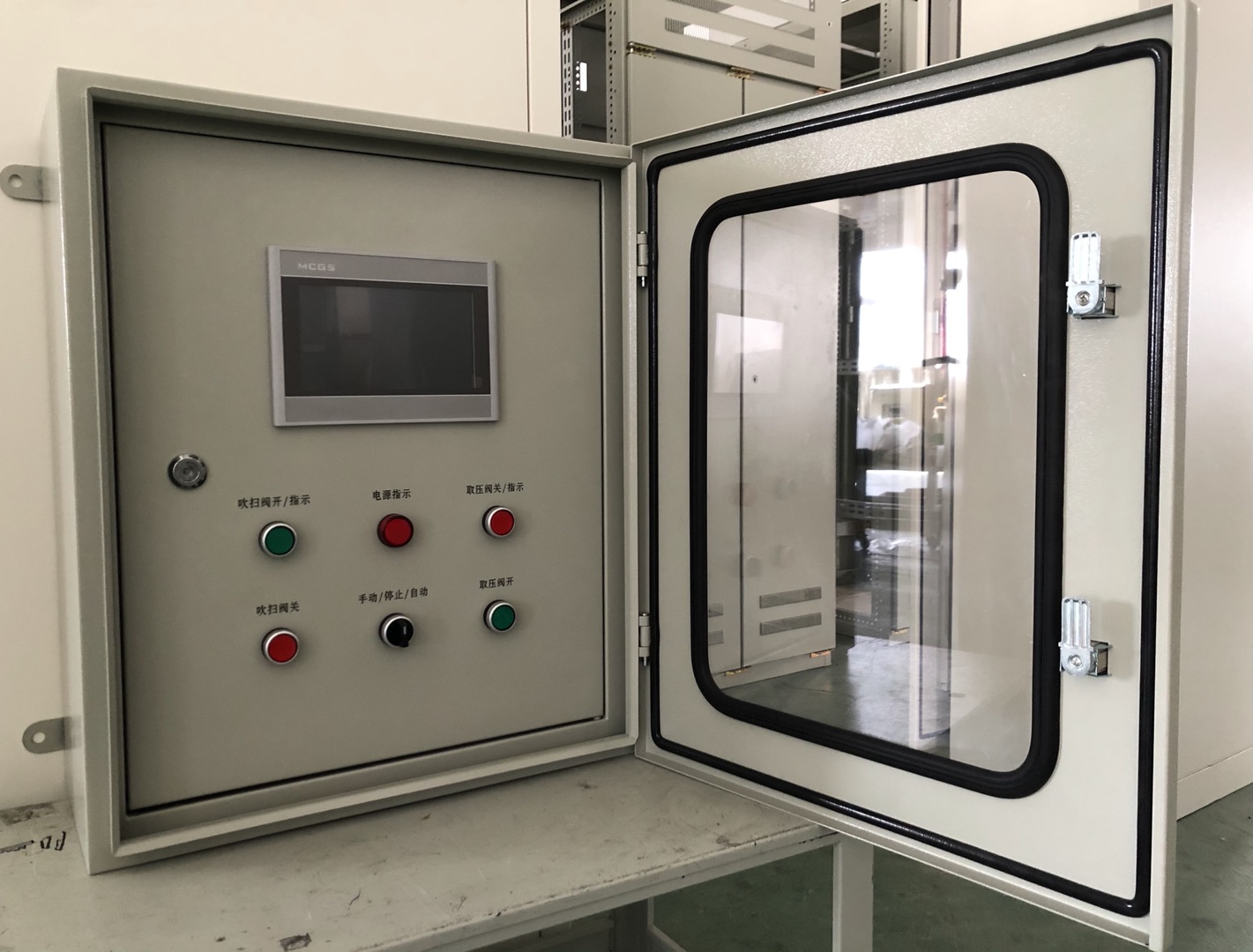

系统组成
● 吹扫阀开、关按钮 ● 变送器取压阀开、关按钮 ● 手动、自动控制模式转换开关 ● 吹扫阀开指示灯
● 咬送器取压阀开指示灯 ● 箱体供电指示灯 ● 吹扫阀及变送器取压阀电磁阀 ● PLC及触摸屏
控制过程

控制模式有手动控制与自动控制两种方式,生产过程中可随时进行手动、自动控制模式转换。

  • 手动控制方式

    ●将箱体转换开关切换到手动位置,通过箱体按钮控制变送器取压阀、吹扫阀进行吹扫动作。

    ●将箱体转换开关切换到自动位置,通过触摸屏选择手动模式,手动操作按钮控制变送器取压阀、吹扫阀进行吹扫动作。

  • 自动控制方式

    ●将箱体转换开关切换到自动位置,通过触摸屏选择自动模式,设定自动吹扫间隔时间、变送器取压阀关闭延时时间、吹扫阀打开吹扫时间、吹扫结束延时开变送器取压阀时间等参数。

    ●通过单击箱体触摸屏自动吹扫开始按钮操作进行自动吹扫动作,自动吹扫过程中可单击自动吹扫结束按钮结束自动吹扫。

使用事项
气体要求 ●5~ 8kgf/c π吹扫气,无油、无水、无尘
●在吹扫时,压缩空气的压力如果下降,不得低于4kgf/c m
工艺管线的尺寸 ●如果测量管线自动吹扫器到取压口的距离少于10米,管线尺寸为1/2英寸
●如果测量管线自动吹扫器到取压口的距离在10~20米,管线尺寸为3/4英寸
●如果测量管线自动吹扫器到取压口的距离大于20米,管线尺寸为1英寸
吹扫频率 ●取决于介质中的杂质程度
吹扫时间 ●取决于取压器的结构、管线的长度、管线的路线
●每次-般不超过5秒,时间不能太长,否则对变送器产生干扰。
电源 交流220V , 0.5A。允许电压波动10%。
安装方式 壁挂
箱体尺寸 外形尺寸:800mm(高)x600mm(宽)x200mm(深)
服务条款

◆ 指导设备安装、负责调试。

◆ 如因卖方责任而造成的安装延期,产生的费用由卖方负担。

◆ 设备质保期为设备验收合格后-年,在此期间,卖方应负责因设备本身导致的各种故障的免费技术服务及维修。

◆ 保证备品、备件提供十年。
