如何选购高压开关柜?

返回列表 来源: 发布日期: 2018.10.30

高压开关柜是连接低压线缆的设备,它们占地面积比较大,可以将一些开关断路器之类的保护器件组合成一体,是一种在许多方面都有着宽泛应用的电气设备,那么我们在选购高压开关柜时,需要注意哪些方面呢?

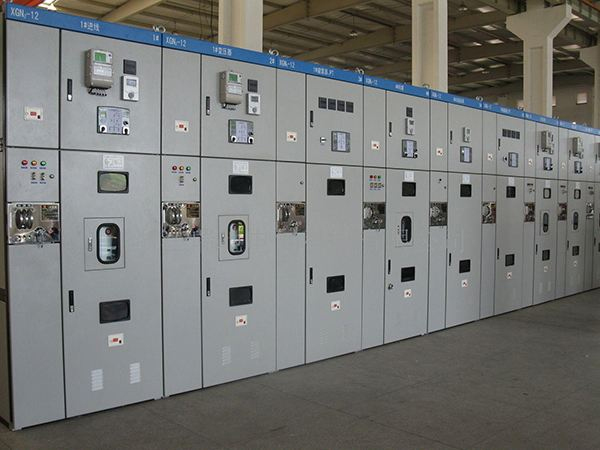

高压开关柜

明确项目定位

高压开关柜是成套的组合产品,目前国内虽有数百家生产厂商,但其核心部件仍采用进口的产品为主,如果遇到技术问题,设备维护和更换都比较麻烦,因此,在预算充裕的情况下,应尽量选择知名的品牌,由于其备货充足,遇到问题时的解决效率比较高。

检验资质

选购前要向生产厂家索取开关柜出厂试验大纲(或要求),一般正规生产厂家都会有的,应该搞清楚主要元器件是否按图纸要求配置并选择了指定品牌,如西门子、施奈德等。

体材料

高压开关柜体积较大,因此,柜体材料对价格影响很大,一般情况下,部件支架等都采用进口敷铝锌板,而门板则采用300系列钢板。

组柜排列

柜体排列次序及操作面位置是制造厂考虑制作柜内隔板、终端护板、母线分段支架等问题时正确施工依据,平面布置图要与现场进出线实际位置吻合,尤其是要正确表示出柜体操作面方向,才能使高压柜到达现场后能顺利进行安装。往往起先不予重视,设备到达现场后,发觉与现场要求不符合,最后导致返工。

出线方式

开关柜上常规进出线基本有二种连接方式:(1)进出线电缆电缆室连接,(2)进出线由柜顶穿墙套管引出,并与母线桥架相连母线桥架再经穿墙套管与架空线连接。也有少数用户,电缆电缆架由柜顶引入,柜内连接,柜顶连接,另设安全网架。用户订货时提供了一次系统图和标准方案,但进出线方式不可能完全表达十分清楚,用户应该现场实际安装要求技术协议中加以说明为妥,到现场安装时发生困难。

断路器开断容量正确选择

一次系统图上,所选用断路器,表明断路器型号、额定工作电压、额定工作电流外还必须选定断路器开断容量。有用户图纸,断路器开断容量不选定,使制造厂进行工程设计时带来困难,开断容量选择要依据系统短路参数来选定,若制造厂不了解系统短路参数是很难作出正确选择。还有些用户图纸,不考虑系统短路参数情况,盲目选择高开断参数,造成不必要浪费资金。正确选择开断容量是很重要,既要保证安全运行,又要考虑到降低产品成本。
