工业电气设计PLC控制柜布线工艺要求

返回列表 来源: 发布日期: 2019.03.28

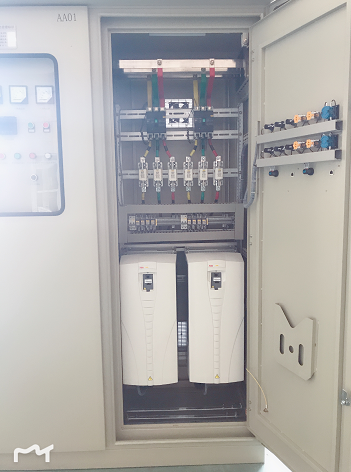

PLC控制柜元器件的安装及布线是成套生产厂家必须要做的一项工作,其工艺要求也很重要。

bfa19c8e17b0430595d8bdd16f3a6598_16

元器件安装工艺要求

一、开关设备等元器件的端子应安装在PLC控制柜板的侧面,如有熔断器等设备,应以熔断器的底座为中。

二、PLC控制柜内各元器件应先布局,后安装。保证安装整齐、有序、美观。

三、当有需要紧固的元器件,应适当用力,切记用蛮力紧固,不同的元器件紧固力度不同,使用带力矩扳手紧固效果最佳。

QQ截图20190328162034

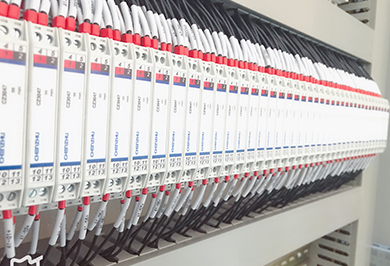

布线要求

一、PLC控制柜主线路与控制线路要分清,布线应尽可能节省柜内空间,采用最佳布线通道。

二、布线时应均匀平铺在导线槽内,导线严禁出槽。

三、当导线处于同一平面时,位置应保持统一,不能相互交叉。若一定相互交叉,导线应在端子引出兵水平跨越,前提是线路必须合理。

四、布线截取最佳长度的导线,当有已损坏导线时应及时处理严禁使用。

五、本着控制电路先接,主电路后接地原则,有计划的进行布线,本着不影响后续工作为主。当有接触器时,应以接触器为中心。

六、 打印线号时要确保每一条导线套入想对应线码。

七、导线与端子连接时应压接牢固,并用扭矩扳手测出相应力矩,切记不要露铜。与

八、每个元器件在连接导线时同一接口不能超过两根导线,如需多个接口,需经过端子,再引出导线,每个端子仅允许接一根导线。
