电气控制柜柜内配线知识

返回列表 来源: 发布日期: 2019.07.24

柜内配线分为明配线、暗配线和线槽配线三种,根据电气线路的特点,设备要求选择合理的电气控制柜内配线方式,下面小编为大家做分别介绍。

一、明配线

明配线又称板前配线,特点是导线走向清楚,但工艺要求高,配线速度较慢,适用于电路比较简单,电器元件较少的设备。

软启动柜

      二、暗配线,又称板后配线,特点是板面整齐美观,配线速度快,但检查电气线路故障时较困难,暗配线应注意以下几点

      1、电器元件的安装孔,导线穿线孔位置要准确,孔径合适。

      2、板前与电器元件的连接线要接触可靠,穿板的导线与板面垂直。

      3、配电盘固定时,应使用安装电器元件的一面朝向控制柜的门,以便检查维修,且板与安装面要留有一定的间隙。

      三、线槽配线

      线槽配线综合了明配线与暗配线安装的优点,不仅安装施工迅速简便,而且外观整齐美观,检修方便,是目前使用广泛的一种配线形式,适用于电气线咱复杂,元器件多的电气设备安装。

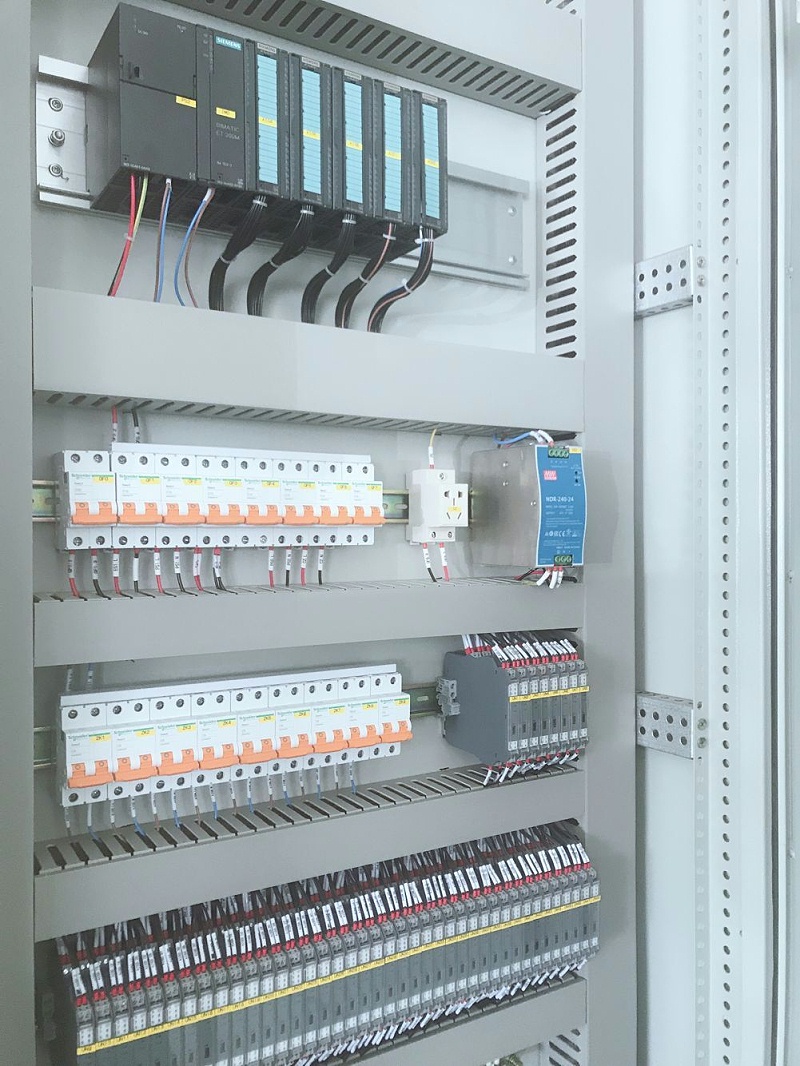

PLC柜内部图

       为了便于接线和维修,控制柜所有进出线都要通过端子连接,端子的数量和规格根据进出线的根数及电流选配。
